產品名稱：Q41F三片式法蘭球閥
產品標簽：球閥，三片式法蘭球閥
更新時間：2019/6/7 15:38:45
上一個產品： QJ41M/F不銹鋼高溫球閥
下一個產品：Q44F/Q45F不銹鋼三通球閥
在線客服：
在線訂購：在線訂購
產品詳情
Q41F三片式法蘭球閥產品概述：
三片式法蘭球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
Q41F三片式法蘭球閥性能參數
公稱壓力 |
1.6-6.4MPa |
適用穩定范圍 |
-20～232℃～350℃ |
適用介質 |
水、油、氣及某些腐蝕性液體（W。O。G） |
對焊標準(BW) |
GB12224.ANSIB16.25 |

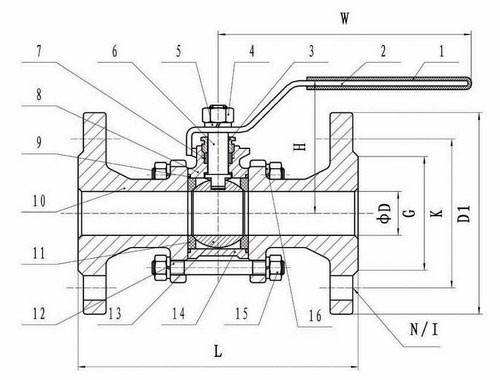

零件名稱 |
材質 |
|
不銹鋼 |
碳鋼 |
|
螺栓 |
不銹鋼SS304 |
碳鋼 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
螺母 |
不銹鋼SS304 |
碳鋼 |
閥蓋 |
不銹鋼CF8/CF8M |
碳鋼WCB |
閥體 |
不銹鋼CF8/CF8M |
碳鋼WCB |
球體 |
不銹鋼CF8 |
不銹鋼CF8 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
壓緊螺母 |
不銹鋼SS316 |
不銹鋼SS304 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
