產品名稱：Q81F三片式卡箍球閥
產品標簽：球閥,三片式卡箍球閥
更新時間：2019/6/10 13:03:13
上一個產品： Q61F標準全焊接球閥
下一個產品：Q641F46氣動襯氟球閥
在線客服：
在線訂購：在線訂購
產品詳情

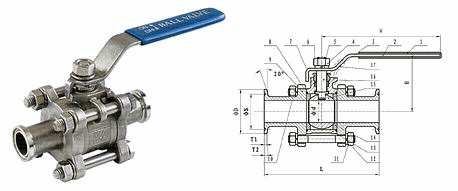

Q81F三片式卡箍球閥產品概述：
三片式卡箍球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
Q81F三片式卡箍球閥性能參數
公稱壓力 |
1.6-6.4MPa |
適用穩定范圍 |
-20～232℃～350℃ |
適用介質 |
水、油、氣及某些腐蝕性液體 |
零件名稱 |
材質 |
閥體 |
不銹鋼CF8M |
密封圈 |
聚四氟乙烯PTFE |
閥蓋 |
不銹鋼CF8M |
球體 |
不銹鋼SS316 |
閥桿 |
不銹鋼SS316 |
螺母 |
不銹鋼SS304 |
墊圈 |
不銹鋼SS304 |
手柄套 |
塑料 |
手柄 |
不銹鋼SS304 |
閥桿螺母 |
不銹鋼SS304 |
填料壓蓋螺母 |
不銹鋼SS304 |
掛鎖裝置 |
不銹鋼SS304(OQTION) |
止推墊圈 |
聚四氟乙烯PTFE |
螺栓 |
不銹鋼SS304 |
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
PORT |
9.6 |
15.9 |
22.2 |
28.5 |
34.9 |
47.5 |
60.2 |
72.9 |
97.4 |
L |
75 |
90 |
100 |
110 |
125 |
150 |
190 |
220 |
270 |
D |
25.0 |
25.0 |
50.4 |
50.4 |
50.4 |
63.9 |
77.4 |
90.0 |
118.9 |
S |
2.024 |
2.24 |
43.60 |
43.60 |
43.60 |
56.30 |
70.60 |
83.30 |
110.30 |
H |
64 |
67 |
83 |
89 |
100 |
108 |
150 |
161 |
180 |
T1 |
- |
- |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
T2 |
3.63 |
3.63 |
4.75 |
- |
- |
- |
- |
- |
- |
E |
125 |
125 |
140 |
140 |
200 |
200 |
250 |
250 |
290 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
