產品名稱：J45Y直流式Y型截止閥
產品標簽：截止閥,直流式Y型截止閥
更新時間：2019/5/18 18:34:00
上一個產品： UJ41H柱塞截止閥
下一個產品：J15Y內螺紋Y型鍛鋼截止閥
在線客服：
在線訂購：在線訂購
產品詳情
J45Y直流式Y型截止閥產品概述：
J45H、J45Y直流式Y型截止閥的閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。J45Y型直流式截止閥使流體幾乎不改變流動方向，是截止閥中流阻最小的。廣泛應用于石化、冶金、化工、電站、制藥等行業。y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。主要技術參數型號公稱壓力MPa1.6J45H-16試驗壓力MPa殼體2.4密封1.6工作溫度-30～180℃使用介質水主要零件材料型號閥桿、閥蓋灰鑄鐵灰鑄銅J45H-16閥桿、閥瓣碳鋼閥桿螺母銅填料石墨石棉盤根主要外形尺寸(法蘭尺寸按JB78 PN1.6MPa規定。
J45Y直流式Y型截止閥技術參數：
產品型號：J45H、J45Y直流式Y型截止閥
連接形式：法蘭
公稱通徑：DN50-DN350 mm
適用介質：水蒸汽
壓力范圍：1.6 Mpa
適用溫度：100度℃
主體材料：碳鋼
J45Y直流式Y型截止閥主要技術參數：
|
型號 |
公稱壓力MPa |
1.6 |
|
|
J45H-16 |
試驗壓力MPa |
殼體 |
2.4 |
|
密封 |
1.6 |
||
|
工作溫度 |
-30～180℃ |
||
|
使用介質 |
水 |
||
J45Y直流式Y型截止閥主要零件材料：
|
型號 |
閥桿、閥蓋 |
灰鑄鐵 |
灰鑄銅 |
|
J45H-16 |
閥桿、閥瓣 |
碳鋼 |
|
|
閥桿螺母 |
銅 |
||
|
填料 |
石墨石棉盤根 |
||

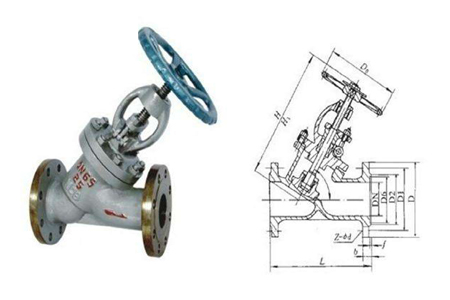

J45Y直流式Y型截止閥主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定）：
|
口徑 |
尺寸(mm) |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
20 |
150 |
105 |
195 |
215 |
90 |
|
25 |
160 |
115 |
265 |
290 |
100 |
|
32 |
180 |
135 |
290 |
320 |
120 |
|
40 |
200 |
145 |
315 |
355 |
140 |
|
50 |
230 |
160 |
325 |
365 |
160 |
|
65 |
290 |
180 |
350 |
385 |
180 |
|
80 |
310 |
195 |
445 |
510 |
220 |
|
100 |
350 |
215 |
460 |
540 |
240 |
|
125 |
400 |
245 |
530 |
615 |
280 |
|
150 |
480 |
280 |
600 |
685 |
320 |
|
200 |
600 |
335 |
- |
- |
- |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
