產品詳情
J41W-16T黃銅截止閥產品概述：
J41W-16T黃銅截止閥城建、化工、冶金、石油、制藥、食品、飲料、環保等各大行業的防爆氣體管路上。
J41W-16T黃銅截止閥主要零件材料：
| 閥體 | 鑄銅 |
| 閥瓣 | 鑄銅 |
| 閥蓋 | 鑄銅 |
| 閥桿 | 0Cr18Ni9 |
| 密封圈 | 聚四氟乙烯 |
J41W-16T黃銅截止閥主要技術參數：
| 公稱壓力 | 1.0-4.0Mpa |
| 適用介質 | 水、氣、油 |
| 適用溫度 | 0-220℃ |

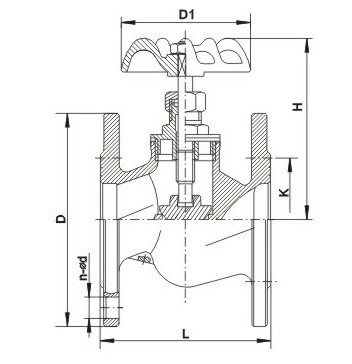

J41W-16T黃銅截止閥主要尺寸及重量
| 公稱壓力 PN(Mpa) |
公稱通徑 DN(㎜) |
尺寸㎜ | 重量 ㎏ |
|||||||||
| L | D | D1 | D2 | D6 | b | Do | H | H1 | Z-Φd | |||
| 1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 75 | 110 | 119 | 4-Φ14 | 2 |
| 20 | 150 | 110 | 75 | 55 | - | 14 | 75 | 110 | 120 | 4-Φ14 | 3 | |
| 25 | 160 | 115 | 85 | 65 | - | 14 | 75 | 116 | 126 | 4-Φ14 | 4 | |
| 32 | 180 | 135 | 100 | 78 | - | 15 | 120 | 143 | 160 | 4-Φ18 | 6.1 | |
| 40 | 200 | 145 | 110 | 85 | - | 16 | 120 | 147 | 168 | 4-Φ18 | 8.2 | |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 160 | 172 | 194 | 4-Φ18 | 11 | |
| 65 | 290 | 180 | 145 | 120 | - | 18 | - | - | - | 4-Φ18 | 28 | |
| 80 | 310 | 195 | 160 | 135 | - | 20 | - | - | - | 8-Φ18 | 34 | |
| 100 | 350 | 210 | 180 | 155 | - | 20 | - | - | - | 8-Φ18 | 43 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | - | - | - | 8-Φ18 | 70 | |
| 150 | 480 | 280 | 240 | 210 | -- | 24 | - | - | - | 12-Φ23 | 95 | |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
