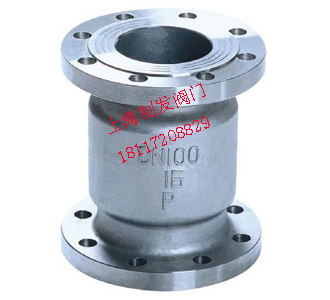

產品名稱：H42H/W不銹鋼立式止回閥
產品標簽：止回閥,不銹鋼立式止回閥
更新時間：2019/5/26 8:58:40
上一個產品： ZHYH46H/W微阻緩閉蝶式止回閥
下一個產品：HH49X微阻緩閉蝶式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
型號 |
公稱壓力 |
試驗壓力P3(MPa) |
適用溫度(℃) |
適用介質 |
|
殼體 |
密封 |
||||
H42W-16C |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
H42W-16P |
≤200 |
弱腐蝕介質 |
|||
H42W-25P |
2.5 |
3.75 |
2.75 |
||
H42W-25R |
腐蝕性介質 |
||||
H42W-40P |
4.0 |
6.0 |
4.4 |
弱腐蝕性介質 |
|
H42W-40R |
腐蝕性介質 |
||||
H42Y-40 |
水、油品 |
||||
H42H/W不銹鋼立式止回閥主要零件材料
零件名稱 |
閥體、閥瓣 |
導向閥 |
密封面 |
H42W-16C |
碳鋼 |
碳鋼 |
碳鋼 |
H42W-16P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
H42W-25P |
|||
H42W-40P |
|||
H42W-25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
H42W-40R |
|||
H42Y-40 |
碳鋼 |
碳鋼 |
堆焊硬質合金 |

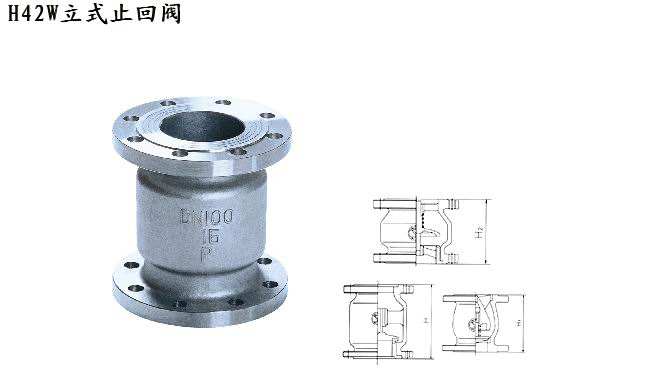

H42H/W不銹鋼立式止回閥主要外形尺寸
公稱通徑DN |
L |
D |
D1 |
D2 |
b |
f |
Z-фd |
25 |
115 |
115 |
85 |
65 |
16 |
2 |
4-ф14 |
32 |
120 |
135 |
100 |
78 |
18 |
3 |
4-ф18 |
40 |
130 |
145 |
110 |
85 |
18 |
3 |
4-ф18 |
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-ф18 |
65 |
160 |
180 |
145 |
120 |
22 |
3 |
8-ф18 |
80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-ф18 |
100 |
210 |
230 |
190 |
160 |
24 |
3 |
8-ф23 |
125 |
250 |
270 |
220 |
168 |
28 |
3 |
8-ф25 |
150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-ф25 |
200 |
380 |
360 |
310 |
278 |
34 |
3 |
12-ф25 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
