H72W/Y對夾式高壓止回閥

產品名稱:H72W/Y對夾式高壓止回閥

產品標簽:止回閥,對夾式高壓止回閥

更新時間:2019/5/25 16:34:57

上一個產品: H72H對夾立式止回閥

下一個產品:H71H/W對夾升降式止回閥

在線客服:點擊這里給我發消息 點擊這里給我發消息

在線訂購:在線訂購



產品詳情

H72W/Y對夾式高壓止回閥產品概述:
    H72W/H72Y對夾式高壓止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150~2500mm;公稱通徑DN15~1200mm、NPS1/2~48;工作溫度196~540℃的各種管路上,用于防止介質倒流。通過選用不同的材質,可適用于水、蒸汽,油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。

H72W/Y對夾式高壓止回閥標準規范
    1、設計與制造:API594、API6D、JB/T8937:
    2、結構與長度:API1594、AP16D、DIN3202、JB/T8937
    3、壓力-溫度等級:ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
    4、試驗與檢驗:AP1598、JB/T9092
    5、配管法蘭:JB/T74~90、GN/T9112~9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

H72W/Y對夾式高壓止回閥性能規范

型號

公稱壓力
PN(MPa)

試驗壓力p(MPa)

工作壓力
p/MPa

工作溫度
/℃

工作介質

殼體

密封

H72Y-160

16

24

16

16

≤200

氮、氫、銅按、氨氣、堿液

H72Y-320

32

48

32

32

H72W-220R

22

33

22

22

尿素、甲胺

H72W-320R

32

48

32

32

H72W/Y對夾式高壓止回閥主要零件材料

零件名稱

閥座、閥瓣

閥蓋

閥體

O形圈

H72Y-160 H72Y-320

鉻鋼

碳鋼

鉻鋼

氟26-41橡膠

H72W-220R H72W-320R

鉻鎳鉬不銹

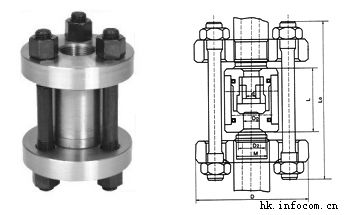

H72W/Y對夾式高壓止回閥主要外形尺寸

公稱通徑

尺寸

重量
(kg)

D

D1

d

M

L

L1

10

95

42

10

M24

60

155

3.4

15

95

42

12

M24

60

158

4.1

25

105

50

15

M33

65

163

6.9

32

115

62

25

M42

80

180

8.0

40

165

88

32

M52

90

230

15

50

165

88

39

M64

115

265

27

365

200

116

53

M80

140

315

49

80

225

138

60

M100

160

360

88

100

260

160

76

M125

180

420

91

125

300

195

90

M155

200

460

115

150

330

212

120

M175

220

500

145

200

400

250

176

M215

240

570

160

H72W/Y對夾式高壓止回閥主要外形尺寸

公稱通徑
DN(mm)

尺寸

重量
(kg)

D

D1

d

M

L

L1

10

95

42

10

M24

60

155

3.4

15

105

50

12

M33

65

158

4.5

25

115

62

23

M42

80

180

7.3

32

135

70

29

M48

90

200

8.7

40

165

88

34

M52

115

255

17

50

200

116

53

M80

140

300

30

65

225

138

60

M100

160

345

56

80

260

160

68

M125

180

410

92

100

300

195

85

M155

200

470

109

125

330

212

120

M175

220

510

135

150

400

250

135

M215

240

570

160

200

480

320

176

M265

280

670

180



注:以上的產品介紹,參數,圖片,數據僅用于參考,如果需更準確的資料請咨詢公司技術服務熱線:18117208829
