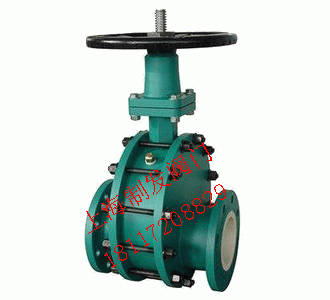

產品名稱：Z44TC-16C手動陶瓷雙閘板出料閥
產品標簽：陶瓷閥，手動陶瓷雙閘板出料閥
更新時間：2019/5/6 16:17:31
上一個產品： Z674TC-10C陶瓷平行雙閘板閥
下一個產品：Z643TC-16C氣動陶瓷單閘板閥
在線客服：
在線訂購：在線訂購
產品詳情
手動陶瓷雙閘板出料閥產品概述：
手動陶瓷雙閘板出料閥采用結構陶瓷做密封副，耐沖刷，耐磨性好。撐開式雙閘板密封結構，啟閉過程中閘板自旋，有拋光自潔功能，閥門關閉時雙向密封，啟閉靈活。根據不同工況可設置吹掃口、自動吹掃系統，適用于干灰、渣漿、物料等介質的輸送，積灰少，無卡澀，維護簡單，使用壽命長。
手動陶瓷雙閘板出料閥性能特點：
1、具有自動清潔功能，開放式的大體腔結構可以保證閘板自由升降運動并防止體腔內積料，同時也避免損傷閥門密封面。閥門開啟時，閘板會繞自身軸線旋轉，能自動清潔閥門密封面內的雜物，因此具有自動清潔功能。
2、閥門密封面不易受損，已經證實，繞自身軸線旋轉的閘板在高磨損和高沖刷工況中具有出色的表現，兩個閥板間有彈簧負載，保證閥門可以雙向密封。閘板的尖銳的棱角可以有效刮除密封面上的雜質。
手動陶瓷雙閘板出料閥相關參數：
1 |
公稱通徑 |
DN40-350（也可根據客戶需要定制） |
2 |
公稱壓力 |
1.0—1.6MPa |
3 |
氣動執行器工作壓力： |
0.4~0.6MPa |
4 |
適用溫度 |
≤200℃（另有耐高溫型最高可耐400℃高溫） |
5 |
適用介質 |
粉煤灰、干粉塵、氣體、水等 |
6 |
適用范圍：火力發電廠干灰系統、倉泵出料輸送，化工、冶金、造紙、制藥等行業中散狀物料輸送系統。 |
|
手動陶瓷雙閘板出料閥連接尺寸：
通徑mm |
連接尺寸 |
外形尺寸及配制執行器（mm） |
||||||
DN |
D |
K |
d |
b |
Z-φd |
L |
H |
FQGA |
80 |
200 |
160 |
132 |
15 |
8-Ф18 |
235 |
578 |
100﹡100 |
100 |
220 |
180 |
156 |
16 |
8-Ф18 |
240 |
746 |
125﹡120 |
125 |
250 |
210 |
185 |
16 |
8-Ф18 |
240 |
825 |
125﹡145 |
150 |
285 |
240 |
210 |
18 |
8-Ф22 |
255 |
920 |
160﹡170 |
200 |
340 |
295 |
266 |
20 |
8-Ф22 |
334 |
1120 |
200﹡230 |
225 |
365 |
325 |
295 |
24 |
8-Ф22 |
334 |
1156 |
200﹡245 |
250 |
395 |
350 |
320 |
26 |
12-Ф22 |
334 |
1372 |
200﹡285 |
