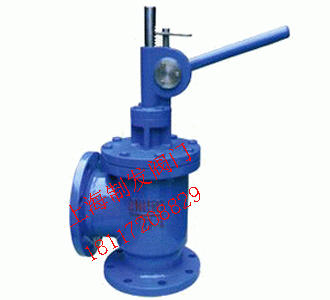

產品名稱：SD44X-16C手動快開排泥閥
產品標簽：排泥閥，手動快開排泥閥
更新時間：2019/5/6 18:43:26
上一個產品： JM742X-16C隔膜式池底卸泥閥
下一個產品：J644X-16C氣動液動角式排泥閥
在線客服：
在線訂購：在線訂購
產品詳情
手動快開排泥閥工作原理：
手動快開排泥閥主要由主閥、齒輪箱、具輪手柄、檔位等組成，工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。手動快開排泥閥其壽命達五年以上，開啟速度快，一般在5秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無滲漏，以便維修更換，如配以電磁換向閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4－12臺一排安裝，同時起動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源 。
手動快開排泥閥產品用途：
手動快開排泥閥主要用于自來水公司污水處理廠等各類水池外，用以排除池底泥沙或污物。也可安裝在工作介質為水、氣、油等工業管道中作截流用。
手動快開排泥閥零件材料：
零件名稱
閥體、齒輪
壓板、閥盤
閥桿
閥瓣
材料
灰鑄鐵HT200
球墨鑄鐵
不銹鋼2CR13
襯膠板NBR
手動快開排泥閥技術參數：
公稱壓力(MPa)
試驗壓力(MPa)
液壓缸
工作介質
適用溫度
適用介質
殼體
密封
1.0
1.5
1.1
清水、氣
≤80℃
水、污水
1.6
2.4
1.76
手動快開排泥閥外形結構圖：
手動快開排泥閥連接尺寸：
公稱通徑
(mm)
尺 寸
接管螺紋G
H
L1
L2
80
480
135
125
1/2〞
100
500
145
125
1/2〞
150
620
175
145
1/2〞
200
735
225
185
1/2〞
250
805
260
205
1/2〞
300
940
280
245
3/4〞
350
1100
305
270
3/4〞
400
1200
340
310
1〞
手動快開排泥閥安裝示意圖：
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
